補償器系列
FSL型軸向型復式拉桿補償器
作者 Admin
瀏覽
發布時間 2011-04-21
名稱：FSL型軸向型復式拉桿補償器
我廠生產的軸向型復式拉桿補償器，是集國內外同類產品的成功經驗，潛心研究出的一種工藝先進，安裝使用方便的管道設備。其中大中口徑的軸向型復式拉桿補償器是我公司的拳頭產品之一，尤其在設計和生產軸向型復式拉桿補償器方面，在國內外已處于絕對領先水平。
用途：FSL型軸向型復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。
型號： DN32-DN3000，壓力級別0.1Mpa-2.5Mpa
連接方式： 1、法蘭連接 2、接管連接
產品軸向補償量：72mm-500mm

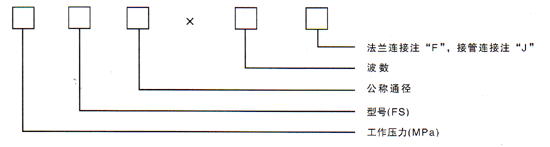

一、型號示例：
舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。
二、應用說明：
1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
三、對固定支座的作用力：
壓力推動：Fp=100·P·A （N）
軸向彈力：Fx=f·Kx·X （N）
式中：P： 最高工作壓力或最高試驗壓力 MPa；
A： 有效面積（查樣本） 平方米；
Kx： 補償器軸向剛度 N/mm；
X： 補償器使用的軸向補償量 mm
f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
FSL型軸向型復式拉桿補償器數據
|
公稱通徑(mm)
|
型號
|
補償量
|
鋼度(N/mm)
|
有效面積
(cm 2 ) |
徑向最大尺寸
(mm) |
接管端口尺寸
(Φ×δ) |
保護套外徑
(mm) |
總長(L)(mm)
|
|||||||
|
軸向Xo
|
橫向Yo
|
角向θo/度
|
軸向Kx
|
橫向Ky
|
角向KQN-m/度
|
法蘭
|
接管
|
||||||||
|
32
|
QM
|
BW1.0/32×8
|
J
|
7
|
441
|
16
|
|
Φ38×3.5
|
186
|
|
280
|
||||
|
JZ
|
F
|
7
|
1.28
|
±4
|
441
|
774
|
2
|
225
|
|
164
|
|
||||
|
QM
|
BW1.0/32×16
|
J
|
14
|
220
|
16
|
|
186
|
|
321
|
||||||
|
JZ
|
F
|
14
|
5.1
|
±8
|
221
|
97
|
1
|
225
|
|
216
|
|
||||
|
40
|
QM
|
BW1.0/40×8
|
J
|
10
|
318
|
23
|
|
Φ45×3.5
|
224
|
|
289
|
||||
|
JZ
|
F
|
10
|
1.5
|
±4
|
318
|
696
|
2
|
244
|
|
219
|
|
||||
|
QM
|
BW1.0/40×16
|
J
|
19
|
158
|
23
|
|
224
|
|
334
|
||||||
|
JZ
|
F
|
19
|
6.1
|
±8
|
158
|
87
|
1
|
244
|
|
219
|
|
||||
|
50
|
QM
|
BW1.0/50×8
|
J
|
12
|
635
|
37
|
|
Φ57×3.5
|
239
|
|
306
|
||||
|
JZ
|
F
|
12
|
2.2
|
±4
|
635
|
1041
|
6.4
|
259
|
|
182
|
|
||||
|
QM
|
BW1.0/50×16
|
J
|
24
|
318
|
37
|
|
239
|
|
372
|
||||||
|
JZ
|
F
|
24
|
8.9
|
±8
|
318
|
130
|
3.2
|
259
|
|
247
|
|
||||
|
65
|
QM
|
BW1.0/65×8
|
J
|
18
|
423
|
55
|
|
Φ73×4
|
250
|
|
322
|
||||
|
JZ
|
F
|
18
|
3.4
|
±5.3
|
423
|
699
|
6.5
|
270
|
|
200
|
|
||||
|
QM
|
BW1.0/65×12
|
J
|
28
|
282
|
55
|
|
250
|
|
362
|
||||||
|
JZ
|
F
|
28
|
6.5
|
±8
|
282
|
243
|
4.3
|
270
|
|
240
|
|
||||
|
80
|
QM
|
BW1.0/80×8
|
J
|
29
|
358
|
81
|
|
Φ89×4
|
264
|
|
366
|
||||
|
JZ
|
F
|
29
|
6.4
|
±6.4
|
358
|
401
|
8.1
|
284
|
|
244
|
|
||||
|
QM
|
BW1.0/80×10
|
J
|
37
|
286
|
81
|
|
264
|
|
390
|
||||||
|
JZ
|
F
|
37
|
10
|
±8
|
286
|
205
|
6.4
|
284
|
|
274
|
|
||||
|
100
|
QM
|
BW1.0/100×6
|
J
|
33
|
417
|
121
|
|
Φ108×4
|
284
|
|
345
|
||||
|
JZ
|
F
|
33
|
2.9
|
±4.8
|
417
|
1206
|
16.2
|
304
|
|
223
|
|
||||
|
QM
|
BW1.0/100×10
|
J
|
54
|
250
|
121
|
|
284
|
|
409
|
||||||
|
JZ
|
F
|
54
|
8
|
±8
|
250
|
260
|
9.7
|
304
|
|
287
|
|
||||
|
125
|
QM
|
BW1.6/125×5
|
J
|
35
|
409
|
180
|
|
Φ133×4
|
314
|
|
342
|
||||
|
JZ
|
F
|
35
|
2.5
|
±4.4
|
409
|
4110
|
47
|
334
|
|
216
|
|
||||
|
QM
|
BW1.6/125×9
|
J
|
63
|
227
|
180
|
|
314
|
|
414
|
||||||
|
JZ
|
F
|
63
|
8.1
|
±8
|
227
|
705
|
26.1
|
334
|
|
288
|
|
||||
|
150
|
QM
|
BW1.6/150×5
|
J
|
45
|
456
|
257
|
|
Φ159×4.5
|
344
|
|
367
|
||||
|
JZ
|
F
|
45
|
3.3
|
±5
|
456
|
3273
|
49
|
364
|
|
238
|
|
||||
|
QM
|
BW1.6/150×8
|
J
|
71
|
285
|
257
|
|
344
|
|
427
|
||||||
|
JZ
|
F
|
71
|
8.3
|
±8
|
285
|
813
|
30.7
|
364
|
|
302
|
|
||||
|
200
|
QM
|
BW1.6/200×4
|
J
|
56
|
480
|
479
|
|
Φ219×6
|
422
|
|
392
|
||||
|
JZ
|
F
|
56
|
4.5
|
±5.3
|
480
|
3823
|
64.2
|
442
|
|
248
|
|
||||
|
QM
|
BW1.6/200×6
|
J
|
84
|
320
|
479
|
|
422
|
|
426
|
||||||
|
JZ
|
F
|
84
|
10
|
±8
|
320
|
1130
|
42.8
|
442
|
|
302
|
|
||||
|
250
|
QM
|
BW1.6/250×4
|
J
|
53
|
930
|
769
|
|
Φ273×8
|
487
|
|
379
|
||||
|
JZ
|
F
|
53
|
4.6
|
±5.2
|
930
|
5630
|
196
|
507
|
|
393
|
|
||||
|
QM
|
BW1.6/250×6
|
J
|
80
|
620
|
769
|
|
487
|
|
399
|
||||||
|
JZ
|
F
|
80
|
10.4
|
±7.8
|
620
|
1668
|
131
|
507
|
|
393
|
|
||||
|
300
|
QM
|
BW1.6/300×4
|
J
|
57
|
1253
|
1105
|
|
Φ325×8
|
542
|
|
467
|
||||
|
JZ
|
F
|
57
|
5.8
|
±5
|
1253
|
6479
|
365.7
|
562
|
|
366
|
|
||||
|
QM
|
BW1.6/300×6
|
J
|
85
|
835
|
1105
|
|
542
|
|
565
|
||||||
|
JZ
|
F
|
85
|
13
|
±7.5
|
835
|
1920
|
244
|
562
|
|
464
|
|
||||
|
350
|
QM
|
BW1.6/350×4
|
J
|
64
|
1265
|
1367
|
|
Φ377×10
|
602
|
|
492
|
||||
|
JZ
|
F
|
64
|
6.6
|
±5
|
1265
|
6301
|
465
|
622
|
|
397
|
|
||||
|
QM
|
BW1.6/350×6
|
J
|
97
|
843
|
1367
|
|
602
|
|
604
|
||||||
|
JZ
|
F
|
97
|
14.8
|
±7.5
|
843
|
1873
|
310
|
622
|
|
509
|
|
||||
|
400
|
QM
|
BW1.6/400×4
|
J
|
65
|
1373
|
1611
|
|
Φ426×10
|
680
|
|
518
|
||||
|
JZ
|
F
|
65
|
5.8
|
±4.6
|
1373
|
8832
|
608
|
700
|
|
412
|
|
||||
|
QM
|
BW1.6/400×6
|
J
|
97
|
915
|
1611
|
|
680
|
|
628
|
||||||
|
JZ
|
F
|
97
|
13
|
±6.9
|
915
|
2609
|
405
|
700
|
|
522
|
|||||
